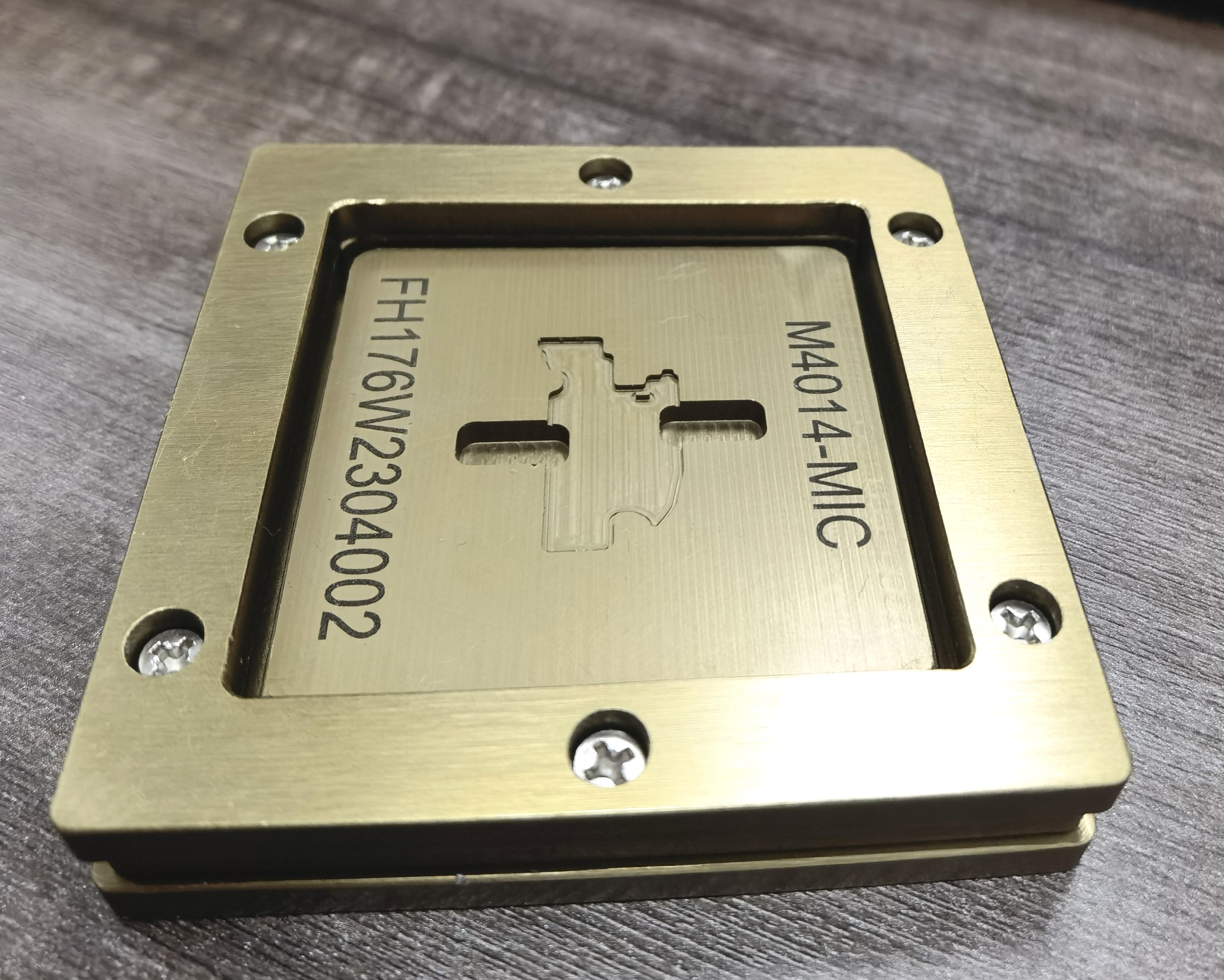

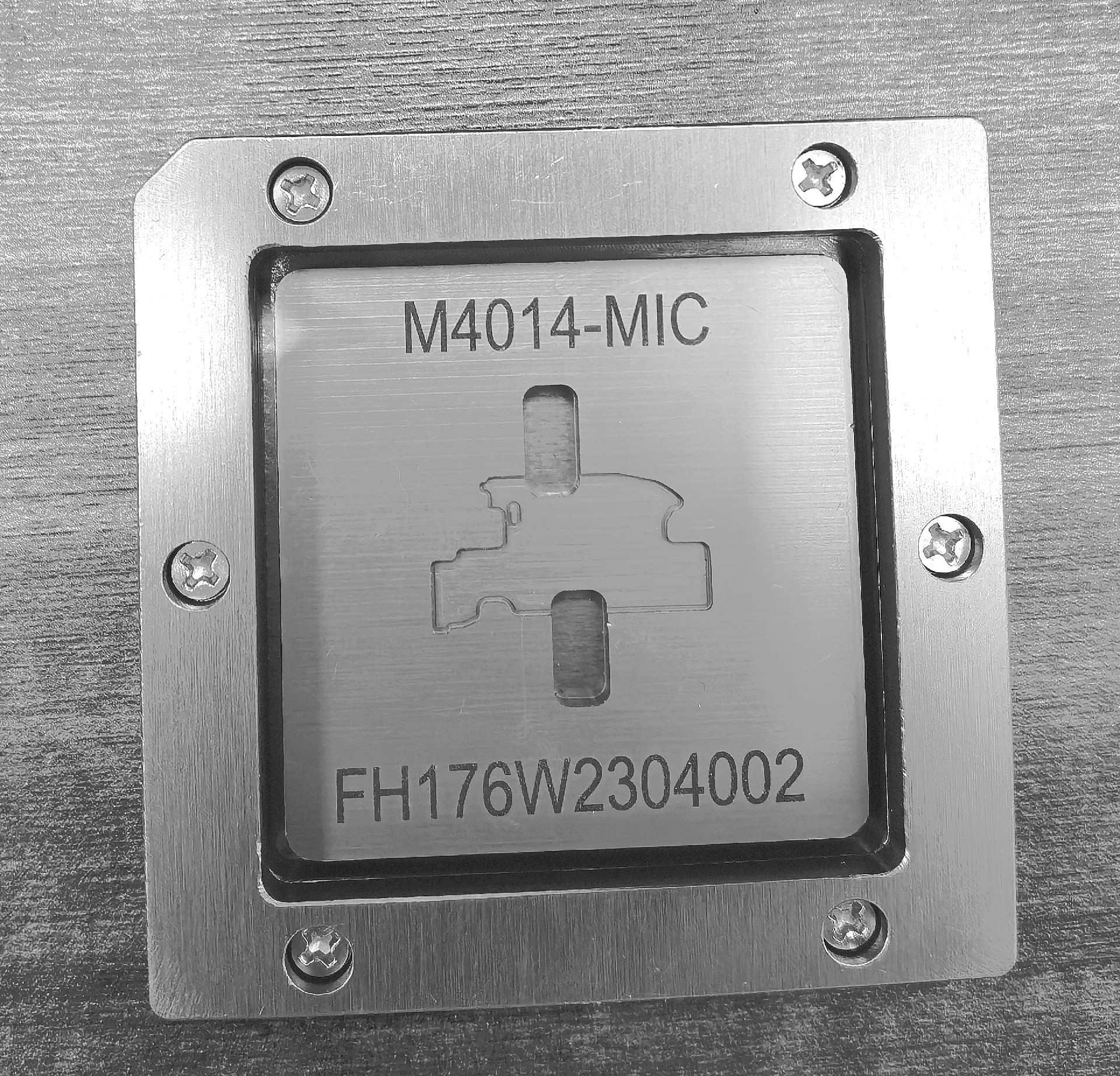

BGA 返修治具是一種用于 BGA（球柵陣列）封裝芯片返修過程中的輔助工具，主要用于對 BGA 芯片進行精準定位、固定和保護，以提高返修成功率，減少對周邊元件和電路板的損傷。以下是其詳細介紹：
結構與特點
? 定位精準：通過與電路板上的特定孔位或外形輪廓配合，能精確地將 BGA 芯片放置在正確位置，確保芯片引腳與電路板上的焊盤準確對齊。
? 固定牢固：采用多種固定方式，如夾具、壓塊等，將 BGA 芯片和電路板牢牢固定住，防止在返修過程中出現位移，保證焊接質量。
? 耐高溫：由于返修過程中會經歷高溫焊接環境，治具通常采用耐高溫材料制成，如陶瓷、特殊塑料等，能承受焊接時的高溫而不變形，確保治具的精度和性能。
? 兼容性好：一些 BGA 返修治具設計成可調節或模塊化的結構，通過更換不同的定位模塊或調整夾具尺寸，能適應多種不同尺寸、不同封裝形式的 BGA 芯片和電路板，具有較高的通用性。
作用
? 輔助焊接：在 BGA 芯片的拆焊和焊接過程中，治具能保證芯片與電路板之間的相對位置不變，使焊錫均勻地熔化和凝固，形成良好的焊點，減少虛焊、短路等焊接缺陷的出現。
? 保護周邊元件：返修時，治具可以將 BGA 芯片周圍的元件遮擋或隔離起來，避免高溫熱風或烙鐵頭誤觸到周邊元件，防止這些元件因過熱而損壞或性能下降。
? 提高工作效率：使用治具可以使返修操作更加規范、便捷，減少了人工對齊和固定芯片的時間，提高了返修效率，同時也降低了對操作人員技能水平的要求。
BGA 返修治具是電子制造和維修領域中不可或缺的工具，對于提高 BGA 芯片的返修質量和效率具有重要作用
